Description
詳細說明：
HCL型串聯式恒功率電伴熱帶電纜是一種新型的電伴熱產品，它與其它電伴熱帶電纜相比，其zui大特點是使用長度長，它比一般恒功率、自限溫電伴熱帶電纜的zui大使用長度長5~12倍。因此特別適用于石油、化工、電力、碼頭等行業的長輸管線，大型槽池，油罐等防凍，保溫及伴熱，與其它防爆附件配合后，可用于Ⅱ類防爆炸性氣體場合。
1、型號M稱
例：HCL-A-660-30-3000表示電壓為660V，A型結構每米功率為30W，總長為3000m的串聯式電伴熱帶電纜。
HCL（Q）-B-380-40-800表示電壓為380V，B型結構，每米功率為40米，總長為800m的加強型串聯式電伴熱帶電纜。

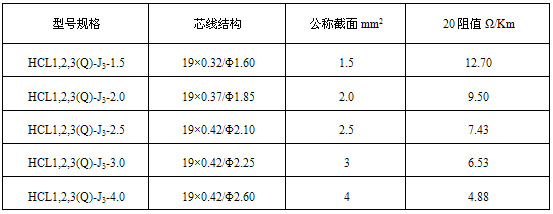

3、產品規格及主要技術指標見下表
4、工作原理
根據焦耳定律可知，電流通電導體不斷的放出能量，形成一條連續的、發熱均勻的電伴熱帶電纜。
5、結構形式：
A型結構為有三根立的相同功率，相同長度電伴熱帶電纜聯合組成；
B型結構為三根互相J緣并列組合在一起的電伴熱帶電纜；
HCL型串聯型電伴熱帶電纜的J緣護套及外J緣護套均為F46或F4，發熱芯為特種發熱器材，加強銅編織外護套內J緣護套發熱芯。
6、安裝說明
（1）施放電伴熱帶電纜時不應再地面拖拉；
（2）電伴熱帶電纜安裝時碰到銳利的邊棱時須把銳角磨光或用鋁膠帶襯墊，以防J緣層劃破；
（3）電伴熱帶電纜彎曲安裝時其小彎曲半徑不應小于其厚度的五倍；
（4）電伴熱帶電纜安裝時用鋁膠帶粘貼，一則增大散熱面，有利于熱傳導，二則方面安裝。敷設后，每隔50-80cm用固定膠帶徑向固定；
（5）串聯式電伴熱帶電纜一般均按管線實際長度設計，因此安裝時應嚴格按設計長度安裝，過長或過短均影響功率，因此不允許任意剪切；
（6）串聯式電伴熱帶電纜安裝時按Y接線，為避免三相電流誤差，故在末端需接地；
（7）電伴熱帶電纜控制柜應有過載、短路、漏電保護及溫度控制裝置，以保證使用質量；
（8）電伴熱帶電纜埋地或周圍有腐蝕性氣體則應使用加強型。
