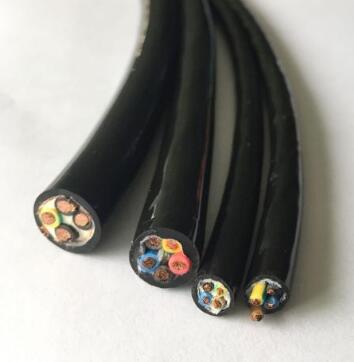

TRVVP-G柔性拖鏈電纜
**TRVVP-G柔性拖鏈電纜** 是一種專為高柔性、頻繁移動場景設計的工業電纜，廣泛應用于自動化設備、數控機床、機器人等需要耐彎曲、抗機械應力的場合。以下是其關鍵信息解析：
---
### **1. 型號含義**
- **TR**：拖鏈電纜（Tray Chain Cable），適用于拖鏈系統。
- **V**：絕緣層材料為聚氯乙烯（PVC）。
- **V**：護套材料為聚氯乙烯（PVC）。
- **P**：屏蔽層（通常為銅絲編織屏蔽）。
- **G**：加強型或特殊結構（如抗拉元件或更高柔韌性設計）。
---
### **2. 結構特點**
- **導體**：多股超細無氧銅絲絞合，提供高柔性和耐彎曲性。
- **絕緣層**：PVC材料，平衡電氣性能與柔韌性。
- **屏蔽層**：銅絲編織屏蔽（覆蓋率≥80%），抗電磁干擾（EMI）。
- **護套**：PVC外護套，耐磨、耐油、抗撕裂，適應拖鏈高速運動。
- **可選加強件**：部分型號含凱夫拉纖維或尼龍絲，增強抗拉強度。
---
### **3. 主要性能參數**
- **額定電壓**：300/500V。
- **溫度范圍**：-10℃ ~ +70℃（PVC材質限制）。
- **彎曲半徑**：動態應用時≥7.5×電纜外徑，靜態應用時≥4×外徑。
- **耐彎曲次數**：通?！?00萬次（具體視運動速度和負載）。
- **屏蔽效果**：高頻干擾抑制能力≥70dB（取決于編織密度）。
---
### **4. 應用場景**
- **自動化設備**：機械臂、數控機床、輸送線。
- **機器人系統**：關節電纜、移動部件供電/信號傳輸。
- **物流系統**：堆垛機、分揀設備。
- **特種環境**：存在油污、粉塵或輕度化學腐蝕的場合。
---
### **5. 選型注意事項**
- **運動頻率**：高頻移動需選更高柔韌性和抗疲勞結構。
- **環境因素**：若需耐油、耐高溫，可考慮聚氨酯（PUR）護套替代PVC。
- **屏蔽需求**：精密信號傳輸需高覆蓋率屏蔽（如鋁箔+銅網雙重屏蔽）。
- **認證要求**：確認是否符合CE、UL、RoHS等標準。
---
### **6. 常見替代型號**
- **PUR護套型**：TRVVSP-G（聚氨酯護套，耐油、耐磨性更優）。
- **雙屏蔽型**：TRVVP2-G（鋁箔+銅網雙層屏蔽，抗干擾更強）。
